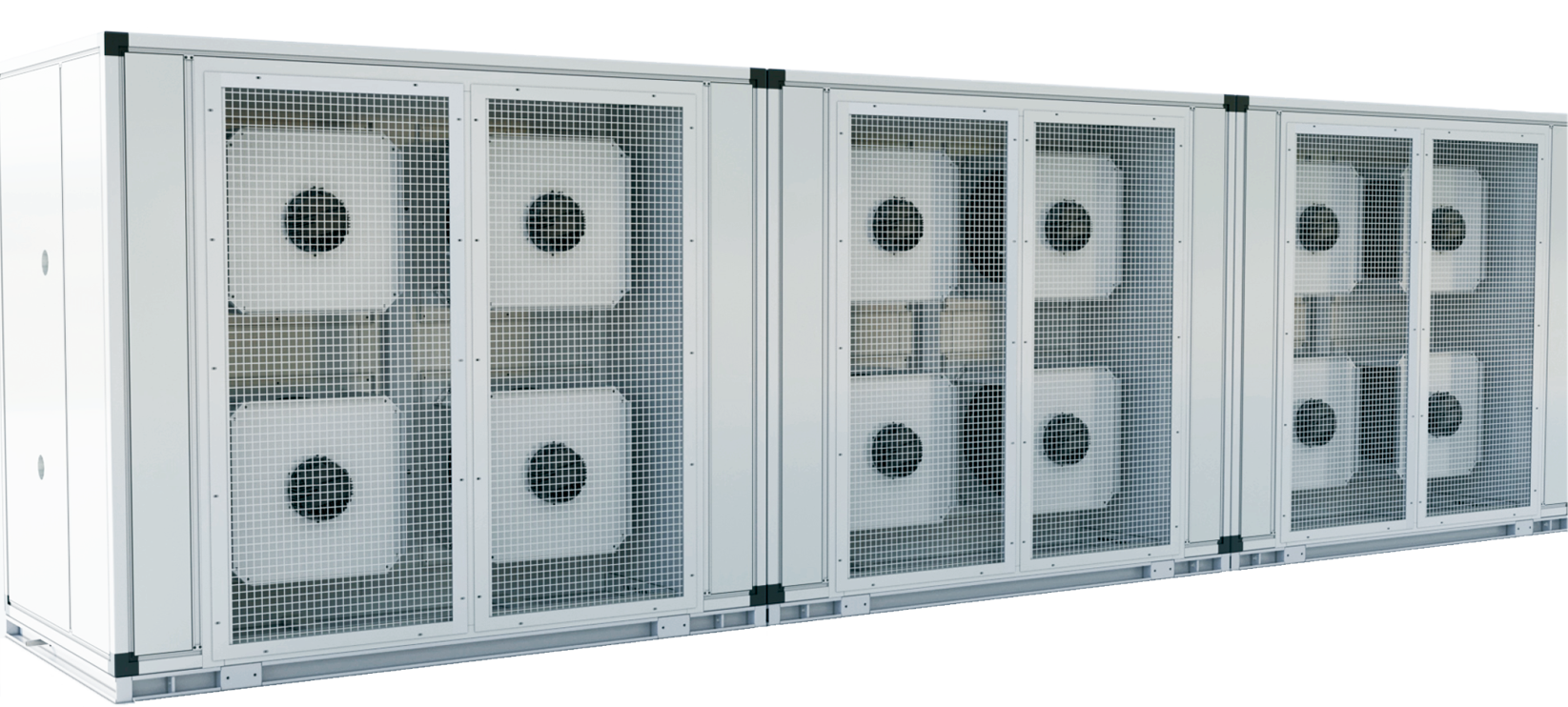

随着数据中心规模的不断扩大,服务器热密度的不断增大,数据中心的能耗在能源消耗中所占的比例不断增加。数据中心冷却系统在节能与定制化上的需求日渐明显,传统精密空调已无法满足大部分数据中心的需求。如今天云针对客户需求,推出了高能效的冷墙系列产品。



什么是天云冷墙

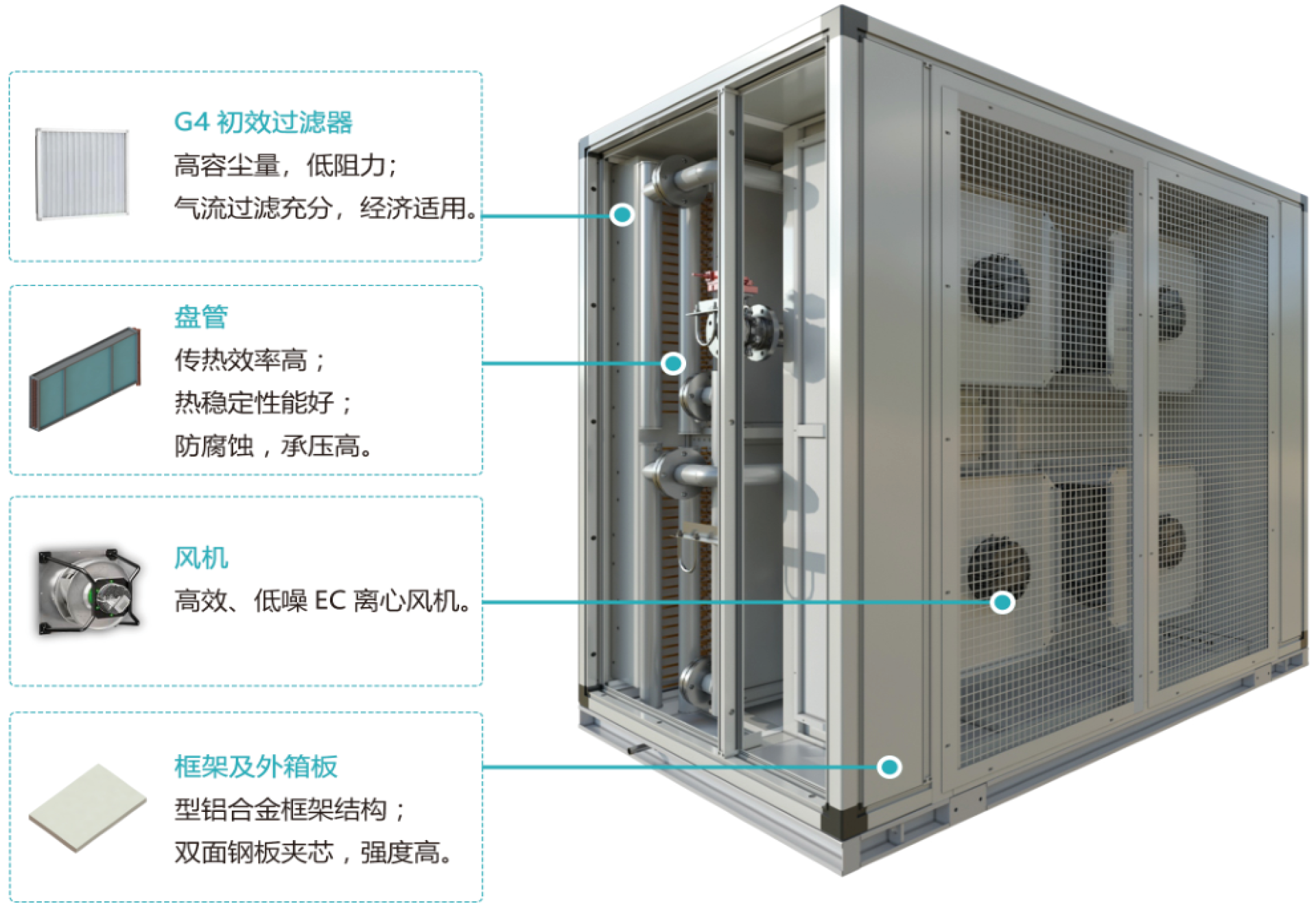

冷墙是在机房侧墙整体布置风机,配套相应的盘管、过滤及控制元器件等部件,形成类似活塞式送风形式。降低风速及动压,增加静压,从而减少送风的动能损失,使冷风均匀分布于机房的每个角落。静压箱出风口设计有百叶墙,可根据末端需求灵活调节送风量。

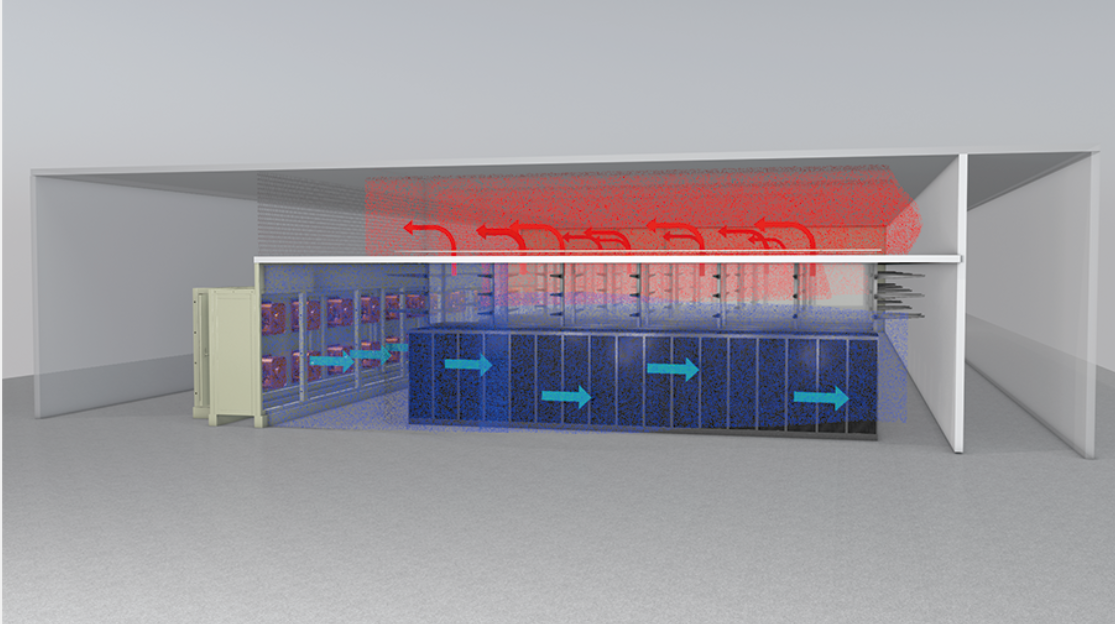

▲冷墙风机出风侧

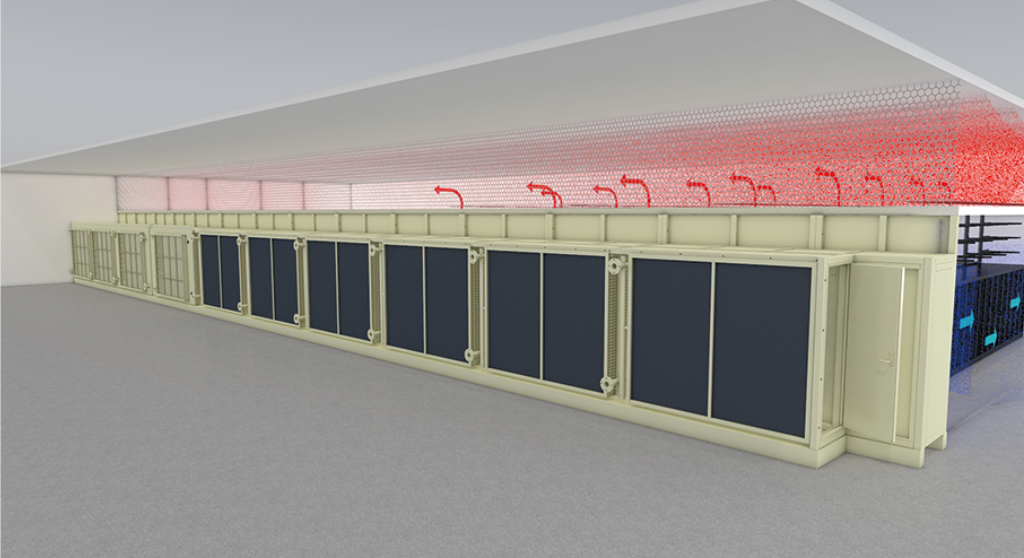

▲冷墙风机进风侧

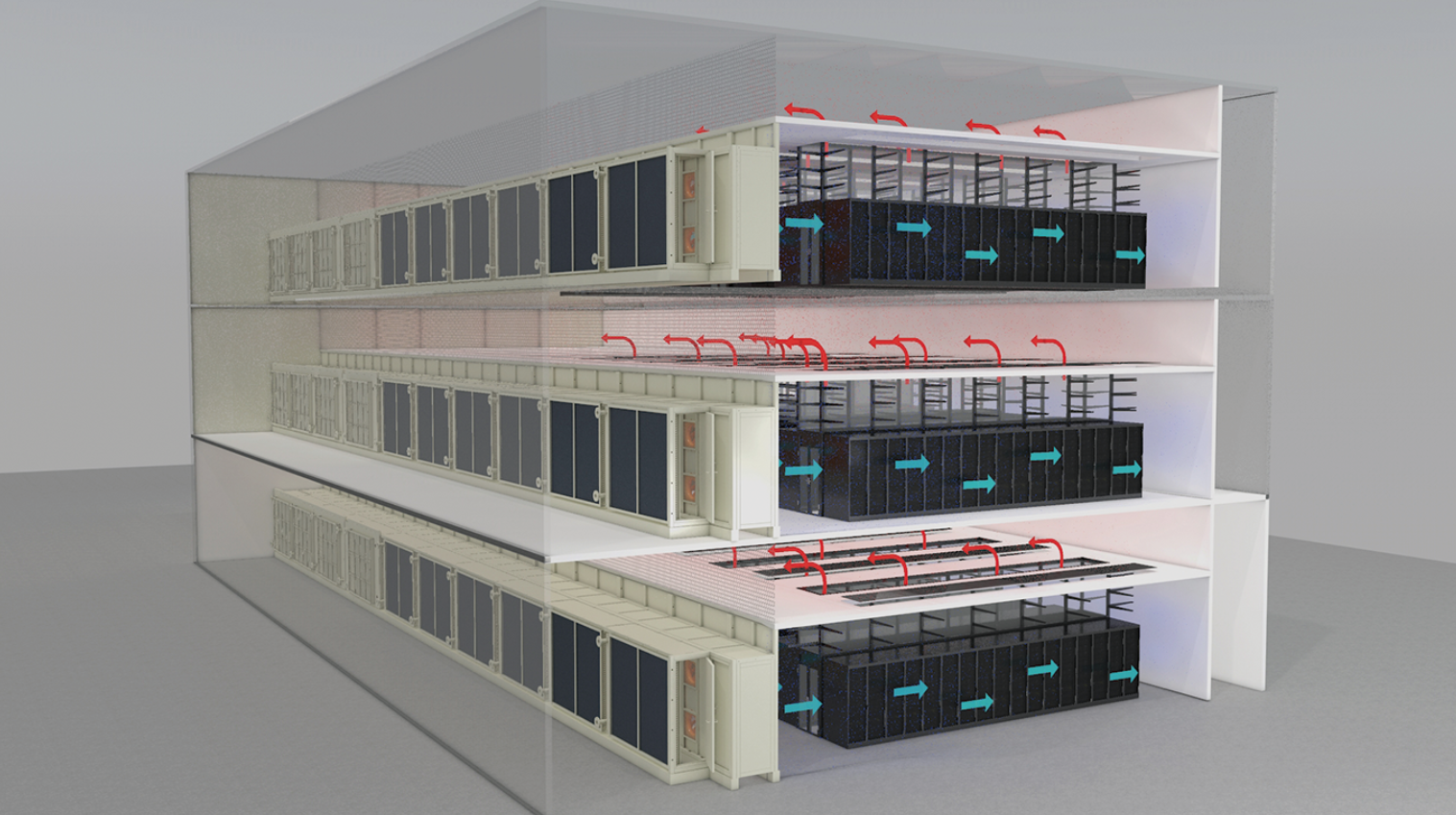

▲多层建筑运行示意

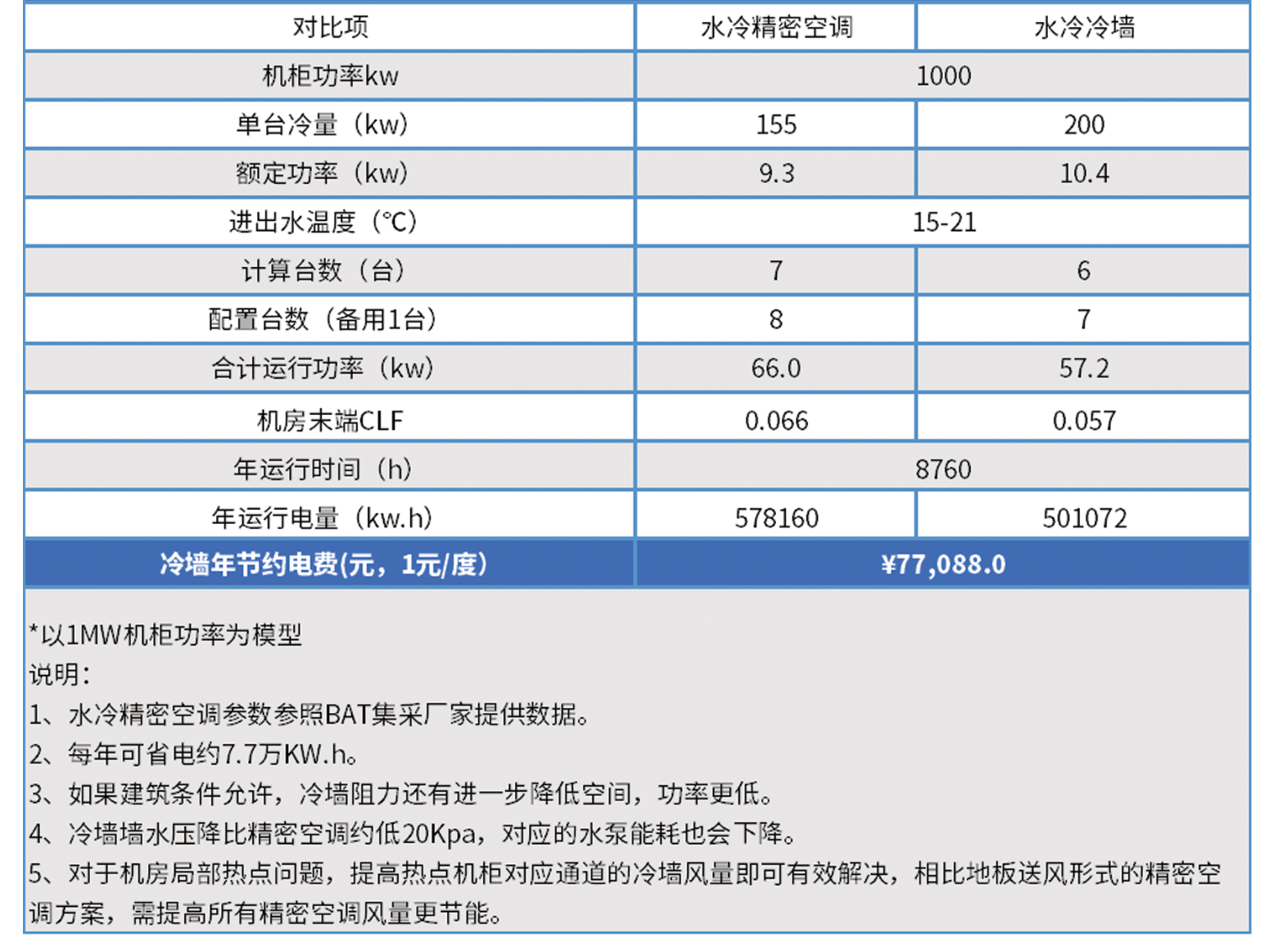

精密空调与水冷冷墙方案对比(单个机房模块)




冷墙特点


高效节能:冷墙根据建筑尺寸定制,提高建筑利用率,气流通道宽敞,有效降低风阻。同比传统精密空调制冷,能够节能10%-15%。


节约投资、更高功率:无架空地板,冷通道不受地板尺寸限制,热通道尺寸可灵活缩减,节约投资的同时整体增加机柜布置数量节约投资、提高机柜数;同尺寸的冷通道,冷墙应对的IT功率比精密空调高30%以上。


机房温度舒适:配合热通道封闭,避免气流短路,节能的同时提高运维舒适性。


控制系统定制:冷墙控制系统是根据项目定制,可与BA系统联合开发,优化整体控制,使冷源和末端运行更匹配。

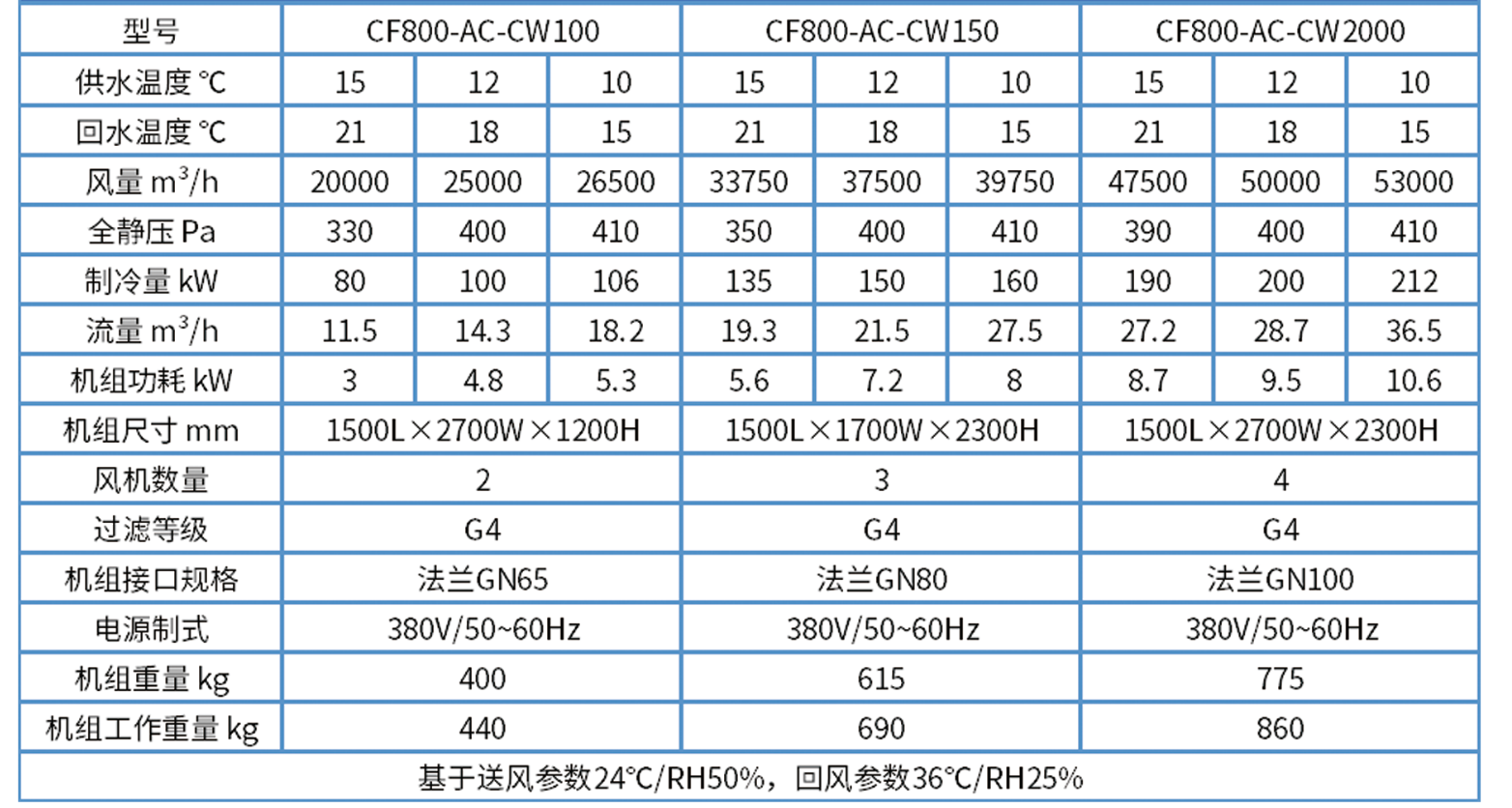

技术参数

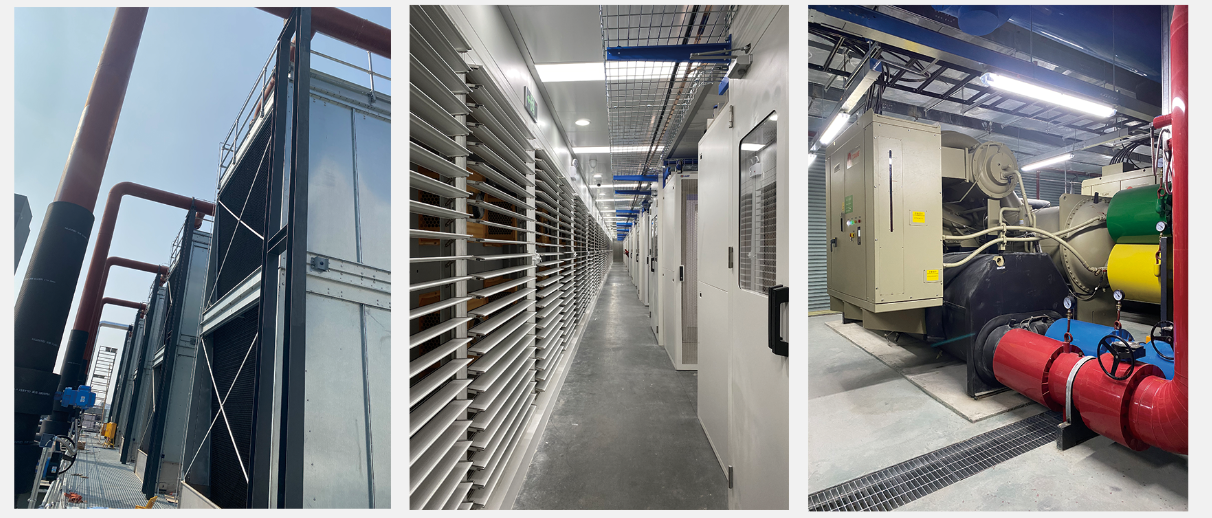

案例介绍:特发信息深圳南山科技园


?3000+机柜金融数据中心配置冷墙末端空调


?共配置56个风机,14套盘管,单个模块间冷墙制冷量1440kw


?控制N+2冗余设计,出风口设置可调百叶,根据负载分布调节冷量分配




特发信息深圳南山科技园项目中

应用的分布式冷墙技术荣获

2021数据中心科技成果奖    三等奖
